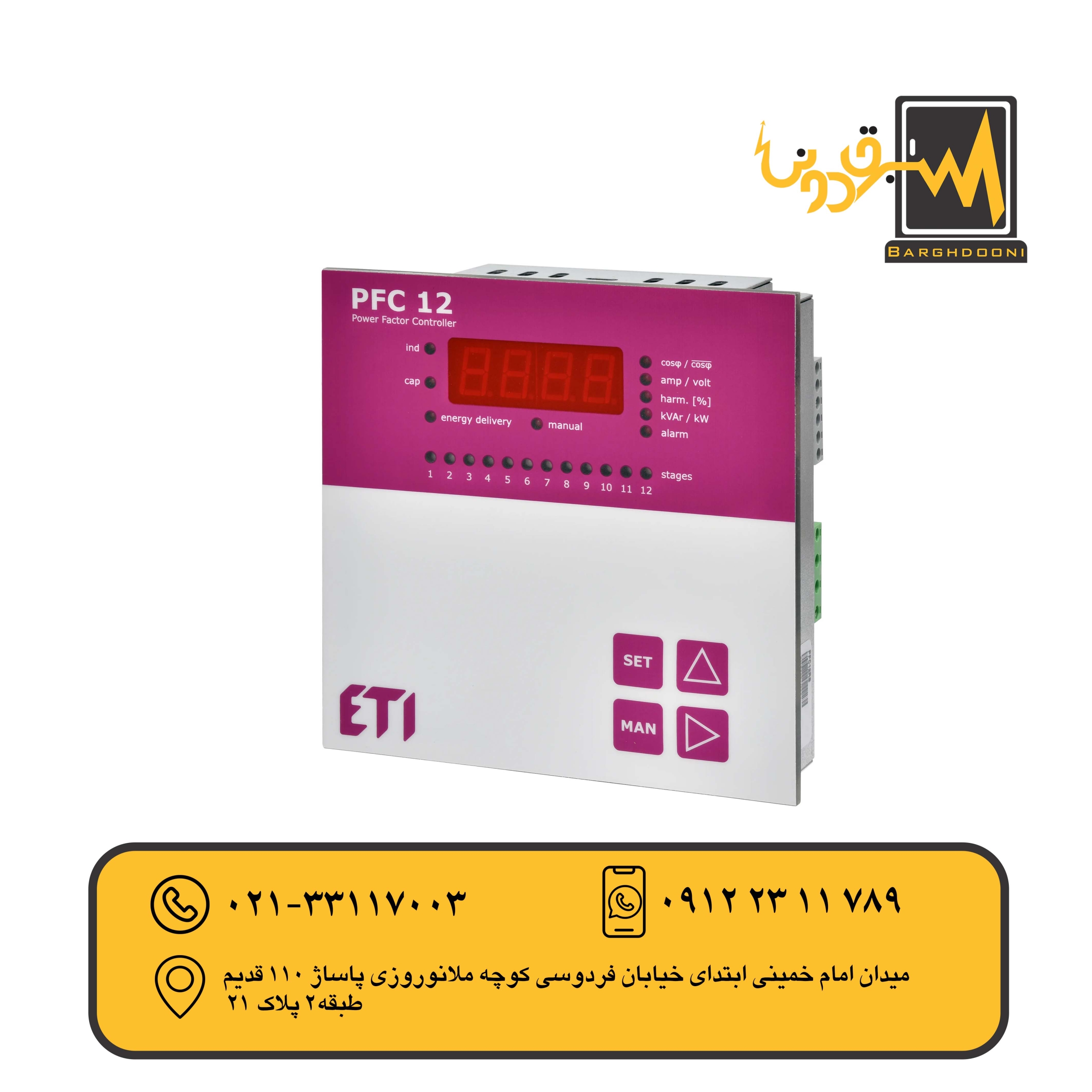

رگولاتور خازنی 12پله ETI مدل 004656907

رگولاتور خازنی 12پله ETI مدل 004656907



» برند                                                                                                 ETI

» پارت نامبر                                                                                    004656907

» مدل                                                                                      رگولاتور خازنی 12پله

» شرح کالا                                                                                      PFC 12 RS

» ولتاژ تغذیه                                                                                        400V

» کشور سازنده                                                                                 اسلوونی



رگولاتور خازنی PFC برند ETI چیست؟

رگولاتور خازنی 12پله ETI مدل 004656907

رگولاتور خازنی PFC برند ETI یکی از تجهیزات مهم در سیستم‌های اصلاح ضریب توان و جبران توان

راکتیو در شبکه‌های برق صنعتی و تجاری است. این تجهیزات وظیفه دارند وضعیت ضریب توان شبکه را به‌صورت

مداوم اندازه‌گیری کرده و بر اساس میزان توان راکتیو مورد نیاز، مراحل مختلف خازن‌های اصلاح ضریب توان را وارد مدار یا از مدار خارج کنند.

رگولاتور خازنی 12پله ETI مدل 004656907



در بسیاری از تأسیسات الکتریکی، تجهیزاتی مانند موتورهای الکتریکی، ترانسفورماتورها، پمپ‌ها، کمپرسورها، سیستم‌های

تهویه، ماشین‌آلات صنعتی و سایر بارهای القایی باعث ایجاد توان راکتیو می‌شوند.

وجود توان راکتیو بالا در شبکه می‌تواند باعث افزایش جریان عبوری، افزایش تلفات، کاهش ظرفیت مفید

شبکه و در برخی شرایط افزایش هزینه‌های برق شود.

رگولاتور خازنی 12پله ETI مدل 004656907



برای کنترل این وضعیت معمولاً از یک تابلو بانک خازنی استفاده می‌شود. اما بانک خازنی بدون یک سیستم کنترل

مناسب نمی‌تواند متناسب با تغییرات بار، ظرفیت خازنی مورد نیاز را تنظیم کند. اینجاست

که رگولاتور خازنی یا Power Factor Controller وارد عمل می‌شود.

رگولاتور خازنی 12پله ETI مدل 004656907



رگولاتورهای PFC برند ETI برای استفاده در سیستم‌های جبران توان راکتیو طراحی شده‌اند و مدل‌هایی

با ۶، ۸ و ۱۲ خروجی در این خانواده وجود دارد. مدل‌های PFC 6، PFC 8 و PFC 12 می‌توانند برای کنترل مراحل

مختلف بانک خازنی مورد استفاده قرار بگیرند. ETI این کنترلرها را برای کاربردهای استاندارد اصلاح ضریب توان

در شبکه‌های فشار ضعیف و متوسط معرفی کرده است.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



ضریب توان چیست و چرا باید اصلاح شود؟



برای درک عملکرد رگولاتور خازنی PFC ابتدا باید مفهوم ضریب توان یا Power Factor را بشناسیم.

در یک مدار AC، تمام انرژی الکتریکی دریافت‌شده از شبکه الزاماً به انرژی مفید تبدیل نمی‌شود.

بخشی از انرژی بین منبع و بار رفت‌وبرگشت می‌کند و به آن توان راکتیو گفته می‌شود.

رگولاتور خازنی 12پله ETI مدل 004656907



توان در سیستم AC معمولاً به سه دسته تقسیم می‌شود:

توان اکتیو یا حقیقی

توان راکتیو

توان ظاهری



توان اکتیو همان بخشی از انرژی است که واقعاً برای انجام کار مفید مصرف می‌شود؛ برای مثال ایجاد

حرکت در موتور، تولید حرارت، روشنایی یا انجام فرآیند صنعتی.

رگولاتور خازنی 12پله ETI مدل 004656907



توان راکتیو بیشتر در بارهای القایی و خازنی دیده می‌شود و اگرچه مستقیماً کار مفید انجام نمی‌دهد، برای ایجاد

میدان مغناطیسی در تجهیزاتی مانند موتورها و ترانسفورماتورها ضروری است.



ضریب توان رابطه‌ای میان توان اکتیو و توان ظاهری است و هرچه مقدار آن به ۱ نزدیک‌تر باشد، استفاده

از ظرفیت شبکه بهینه‌تر خواهد بود.

رگولاتور خازنی 12پله ETI مدل 004656907



به زبان ساده، می‌توان گفت:

ضریب توان پایین یعنی برای انتقال مقدار مشخصی توان مفید، جریان بیشتری در شبکه جریان پیدا می‌کند.

افزایش جریان می‌تواند موجب افزایش تلفات در کابل‌ها و تجهیزات، افزایش افت ولتاژ و کاهش ظرفیت قابل استفاده سیستم شود.

به همین دلیل در بسیاری از واحدهای صنعتی از بانک خازنی اتوماتیک استفاده می‌شود تا توان راکتیو مورد نیاز بارهای القایی جبران شود.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



رگولاتور PFC چه کاری در بانک خازنی انجام می‌دهد؟



رگولاتور PFC را می‌توان مغز سیستم اصلاح ضریب توان دانست.

بانک خازنی معمولاً از چندین مرحله خازنی تشکیل شده است. هر مرحله می‌تواند ظرفیت مشخصی

از توان راکتیو را جبران کند. برای مثال ممکن است یک تابلو دارای چند پله خازنی با ظرفیت‌های مختلف باشد.

اما بار شبکه ثابت نیست. رگولاتور خازنی 12پله ETI مدل 004656907

ممکن است در یک لحظه چند موتور روشن باشند و چند دقیقه بعد تعدادی از آنها خاموش شوند.

بنابراین میزان توان راکتیو مورد نیاز نیز دائماً تغییر می‌کند.

رگولاتور خازنی 12پله ETI مدل 004656907



اگر تمام خازن‌ها دائماً در مدار باشند، احتمال جبران بیش از حد توان راکتیو ایجاد می‌شود.

اگر هیچ خازنی وارد مدار نشود، سیستم همچنان با ضریب توان پایین کار خواهد کرد.

رگولاتور PFC این تغییرات را پایش می‌کند و با توجه به شرایط شبکه، مراحل مختلف بانک خازنی را کنترل می‌کند.

به این ترتیب:

اندازه‌گیری → تحلیل وضعیت شبکه → تشخیص نیاز به جبران → فرمان به خروجی → وصل یا قطع مرحله خازنی

به‌صورت خودکار انجام می‌شود.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



رگولاتور خازنی ETI چگونه کار می‌کند؟



رگولاتورهای PFC برند ETI برای اندازه‌گیری و تنظیم ضریب توان طراحی شده‌اند.

طبق اطلاعات رسمی ETI، خانواده PFC شامل مدل‌هایی با ۶، ۸ و ۱۲ خروجی است که برای

سیستم‌های جبران بارهای سه‌فاز متعادل طراحی شده‌اند. در برخی مدل‌ها اندازه‌گیری جریان از یک فاز انجام می‌شود.

فرآیند عملکرد رگولاتور را می‌توان به چند مرحله تقسیم کرد.

رگولاتور خازنی 12پله ETI مدل 004656907



مرحله اول؛ اندازه‌گیری رگولاتور اطلاعات الکتریکی شبکه را از طریق مدار اندازه‌گیری دریافت می‌کند.

در مدل‌های موردنظر ETI، محدوده اندازه‌گیری جریان 5mA تا 6A اعلام شده است.

دقت اندازه‌گیری جریان نیز ±0.2% و دقت اندازه‌گیری ولتاژ ±0.5% است.

رگولاتور خازنی 12پله ETI مدل 004656907



مرحله دوم؛ محاسبه وضعیت ضریب توان رگولاتور اطلاعات دریافت‌شده را تحلیل کرده و وضعیت ضریب توان سیستم را مشخص می‌کند.

اگر ضریب توان از مقدار تنظیم‌شده فاصله داشته باشد، کنترلر تشخیص می‌دهد

که آیا به توان راکتیو خازنی بیشتری نیاز است یا باید یکی از مراحل خازنی از مدار خارج شود.

رگولاتور خازنی 12پله ETI مدل 004656907



مرحله سوم؛ فرمان به خروجی‌ها

رگولاتور از طریق خروجی‌های خود فرمان لازم را برای کنتاکتورهای خازنی صادر می‌کند.

کنتاکتورهای بانک خازنی نیز با دریافت این فرمان، مرحله مربوطه را وارد مدار یا از مدار خارج می‌کنند.

رگولاتور خازنی 12پله ETI مدل 004656907



مرحله چهارم؛ پایش مجدد

پس از تغییر وضعیت، رگولاتور دوباره شرایط شبکه را بررسی می‌کند.

این فرآیند به شکل مداوم تکرار می‌شود تا بانک خازنی بتواند متناسب با وضعیت واقعی بار کار کند.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



مدل‌های رگولاتور PFC برند ETI



خانواده رگولاتورهای خازنی ETI شامل مدل‌های مختلفی است که تعداد خروجی‌های

آنها با توجه به اندازه بانک خازنی انتخاب می‌شود.



مدل‌های اصلی این خانواده عبارت‌اند از:



PFC 6

PFC 8

PFC 12

همچنین ETI مدل‌هایی مانند PFC 6 RS، PFC 8 RS و PFC 12 RS را ارائه می‌کند.

مدل‌های RS دارای ارتباط RS485 با پروتکل Modbus RTU هستند.

در صفحه محصولات ETI همچنین مدل‌هایی مانند PFC 6 DA، PFC 6 DB3، PFC 8 DB، PFC 12 DB3 و PFC 12 DB دیده می‌شوند

که از نظر نوع اندازه‌گیری و امکانات ارتباطی با یکدیگر تفاوت دارند.

بنابراین هنگام خرید رگولاتور خازنی ETI تنها توجه به تعداد پله‌ها کافی نیست و باید نوع

سیستم اندازه‌گیری، تعداد خروجی‌ها، ارتباطات و شرایط تابلو نیز بررسی شود.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



رگولاتور خازنی PFC 6 ETI



PFC 6 یکی از مدل‌های رگولاتور ضریب توان ETI است که برای کنترل بانک خازنی با ۶ مرحله خروجی طراحی شده است.

وجود ۶ خروجی باعث می‌شود این مدل برای تابلوهایی که به تعداد متوسطی از مراحل خازنی نیاز دارند، گزینه مناسبی باشد.

یکی از مزیت‌های استفاده از چند مرحله خازنی، امکان کنترل دقیق‌تر توان راکتیو است.

به‌عنوان مثال به جای اینکه یک خازن بسیار بزرگ یکباره وارد مدار شود، رگولاتور می‌تواند

از چند مرحله مختلف استفاده کند تا میزان جبران متناسب‌تر با نیاز شبکه باشد.

مدل PFC 6 RS نیز با ارتباط RS485 و قابلیت ارتباط از طریق Modbus RTU عرضه می‌شود.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



رگولاتور خازنی PFC 8 ETI



مدل PFC 8 دارای ۸ خروجی برای کنترل مراحل بانک خازنی است.

این مدل نسبت به PFC 6 امکان کنترل تعداد بیشتری مرحله را فراهم می‌کند و در سیستم‌هایی

که نیاز به تقسیم‌بندی دقیق‌تر ظرفیت بانک خازنی دارند، کاربرد بیشتری خواهد داشت.

مدل PFC 8 RS نیز با ارتباط RS485 ارائه شده وزن اعلام‌شده برای این مدل ۰.۶۵ کیلوگرم است.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



رگولاتور خازنی PFC 12 ETI



PFC 12 یکی از مدل‌های با ظرفیت کنترلی بالاتر در خانواده PFC برند ETI است.

این مدل دارای ۱۲ خروجی بوده و می‌تواند برای تابلوهای بانک خازنی با تعداد مراحل بیشتر مورد استفاده قرار گیرد.

مدل PFC 12 RS نیز دارای ارتباط RS485 و Modbus RTU است وزن اعلام‌شده آن ۱.۲ کیلوگرم است.

وجود ۱۲ خروجی امکان طراحی بانک خازنی با پله‌های بیشتر را فراهم می‌کند و در نتیجه می‌توان

ظرفیت جبران توان راکتیو را با دقت بیشتری با تغییرات بار تطبیق داد.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



مشخصات فنی رگولاتورهای PFC ETI



بر اساس اطلاعات رسمی منتشرشده توسط ETI، مشخصات فنی مدل‌های PFC 6 RS، PFC 8 RS و PFC 12 RS شامل موارد زیر است:

قابلیت اندازه‌گیری THD در رگولاتور PFC ETI

یکی از نکات مهم در سیستم‌های اصلاح ضریب توان، توجه به هارمونیک‌ها است.

در شبکه‌های مدرن، بارهایی مانند درایوهای سرعت متغیر، منابع تغذیه سوئیچینگ، UPS، تجهیزات الکترونیکی

قدرت و برخی سیستم‌های صنعتی می‌توانند باعث ایجاد اعوجاج هارمونیکی شوند.

رگولاتور خازنی 12پله ETI مدل 004656907



در چنین شرایطی صرفاً اندازه‌گیری ضریب توان برای ارزیابی وضعیت شبکه کافی نیست و بررسی THD نیز اهمیت پیدا می‌کند.

رگولاتورهای PFC ETI قابلیت اندازه‌گیری THD ولتاژ و جریان را دارند. طبق دیتاشیت، دقت

اندازه‌گیری THD برای ولتاژ و جریان در شرایط مشخص‌شده حدود ±5% اعلام شده است.

این قابلیت می‌تواند به اپراتور یا طراح تابلو کمک کند تا وضعیت کیفیت توان را بهتر بررسی کند.

البته باید توجه داشت که رگولاتور PFC به‌تنهایی جایگزین فیلتر هارمونیک یا راکتور فیلتر نمی‌شود.

رگولاتور خازنی 12پله ETI مدل 004656907



در شبکه‌هایی که هارمونیک قابل‌توجه وجود دارد، طراحی بانک خازنی باید با توجه به شرایط هارمونیکی

شبکه انجام شود و ممکن است استفاده از فیلترهای راکتیو یا راکتورهای دتون‌شده ضروری باشد.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



اهمیت تأخیر وصل و قطع خازن



یکی از پارامترهای مهم در رگولاتورهای بانک خازنی، زمان تأخیر بین قطع و وصل مجدد مراحل است.

اگر یک خازن بلافاصله پس از خارج شدن از مدار دوباره وصل شود، ممکن است هنوز ولتاژ آن به مقدار مناسبی تخلیه نشده باشد.

به همین دلیل وجود تأخیر مناسب برای افزایش عمر خازن و کاهش تنش‌های ناشی از کلیدزنی اهمیت دارد.

رگولاتور خازنی 12پله ETI مدل 004656907



در رگولاتورهای PFC ETI، زمان تأخیر وصل مجدد و قطع مرحله قابل تنظیم بوده و محدوده آن ۵ تا ۹۰۰ ثانیه اعلام شده است.

این قابلیت به طراح اجازه می‌دهد عملکرد رگولاتور را متناسب با رفتار بار و مشخصات بانک خازنی تنظیم کند.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



رگولاتور PFC و کنتاکتور خازنی



رگولاتور PFC معمولاً مستقیماً خازن‌های قدرت را قطع و وصل نمی‌کند.

خروجی رگولاتور به کنتاکتورهای خازنی متصل می‌شود و کنتاکتورها عملیات کلیدزنی مراحل بانک خازنی را انجام می‌دهند.

در نتیجه یک سیستم معمولی اصلاح ضریب توان می‌تواند شامل اجزای زیر باشد:

رگولاتور PFC

کنتاکتور خازنی

خازن اصلاح ضریب توان

فیوز یا تجهیزات حفاظتی

راکتور در صورت نیاز

شینه و تجهیزات اتصال

تابلو برق

ترانس جریان CT

هر کدام از این اجزا نقش مشخصی در عملکرد صحیح سیستم دارند.

به همین دلیل انتخاب رگولاتور مناسب باید همراه با انتخاب صحیح خازن، کنتاکتور، حفاظت و تجهیزات اندازه‌گیری انجام شود.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



کاربرد رگولاتور خازنی ETI در تابلو بانک خازنی



یکی از مهم‌ترین کاربردهای رگولاتور PFC ETI استفاده در تابلوهای بانک خازنی اتوماتیک است.

تابلو بانک خازنی با هدف جبران توان راکتیو طراحی می‌شود و رگولاتور وظیفه کنترل مراحل آن را بر عهده دارد.

این تابلوها می‌توانند در محیط‌های مختلفی مانند موارد زیر استفاده شوند:



کارخانه‌ها

کارخانه‌ها معمولاً دارای تعداد زیادی موتور، پمپ، کمپرسور و تجهیزات صنعتی هستند. این بارها می‌توانند توان راکتیو قابل‌توجهی ایجاد کنند.



کارگاه‌های صنعتی

در کارگاه‌هایی که ماشین‌آلات مختلف به‌صورت متناوب روشن و خاموش می‌شوند، بانک خازنی اتوماتیک می‌تواند عملکرد مناسبی داشته باشد.



ساختمان‌های تجاری

در ساختمان‌های بزرگ، سیستم‌های تهویه، آسانسورها، پمپ‌ها و تجهیزات مکانیکی می‌توانند بر ضریب توان تأثیر بگذارند.



مراکز تولیدی

در خطوط تولید که بار الکتریکی دائماً تغییر می‌کند، کنترل اتوماتیک بانک خازنی اهمیت زیادی دارد.



تأسیسات برق صنعتی

در بسیاری از تابلوهای توزیع برق صنعتی می‌توان از رگولاتور PFC برای کنترل مراحل خازنی استفاده کرد.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



مزایای استفاده از رگولاتور PFC ETI



استفاده از یک رگولاتور مناسب می‌تواند مزایای مختلفی برای سیستم برق داشته باشد.



کنترل اتوماتیک بانک خازنی

مهم‌ترین مزیت PFC، اتوماتیک شدن فرآیند جبران توان راکتیو است.

بدون رگولاتور، کنترل مراحل خازنی به شکل دستی یا با سیستم‌های غیرهوشمند انجام می‌شود

که برای شبکه‌هایی با بار متغیر مناسب نیست.

رگولاتور خازنی 12پله ETI مدل 004656907



کنترل دقیق‌تر ضریب توان

رگولاتور دائماً وضعیت شبکه را بررسی می‌کند و با توجه به مقدار تنظیم‌شده، مراحل خازنی را مدیریت می‌کند.



کاهش احتمال اضافه‌جبران

یکی از مشکلات بانک‌های خازنی ثابت این است که ممکن است هنگام کاهش بار، خازن بیش از نیاز شبکه در مدار باقی بماند.



رگولاتور اتوماتیک می‌تواند در چنین شرایطی مراحل غیرضروری را از مدار خارج کند.



رگولاتور خازنی 12پله ETI مدل 004656907

امکان استفاده از چند مرحله خازنی

مدل‌های PFC 6، PFC 8 و PFC 12 به ترتیب امکان کنترل ۶، ۸ و ۱۲ مرحله را فراهم می‌کنند.

این ویژگی باعث می‌شود بتوان بانک خازنی را به شکل مرحله‌ای طراحی کرد.



قابلیت ارتباط RS485

در مدل‌های RS، امکان ارتباط از طریق RS485 و پروتکل Modbus RTU وجود دارد که می‌تواند برای

اتصال به سیستم‌های مانیتورینگ و کنترل صنعتی مفید باشد.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



تفاوت PFC 6، PFC 8 و PFC 12 ETI

مهم‌ترین تفاوت این سه مدل، تعداد خروجی‌های کنترلی آنهاست.

PFC 6: دارای ۶ خروجی

PFC 8: دارای ۸ خروجی

PFC 12: دارای ۱۲ خروجی

بنابراین انتخاب بین آنها باید بر اساس تعداد مراحل مورد نیاز بانک خازنی انجام شود.

اگر سیستم به ۶ مرحله یا کمتر نیاز داشته باشد، PFC 6 می‌تواند گزینه مناسبی باشد.

اگر تعداد مراحل بیشتر باشد، PFC 8 انتخاب مناسب‌تری خواهد بود.

برای سیستم‌هایی که به تعداد بیشتری مرحله نیاز دارند، PFC 12 امکان کنترل ۱۲ خروجی را فراهم می‌کند.

در مدل‌های RS نیز هر سه مدل دارای قابلیت ارتباط RS485 هستند.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



تفاوت رگولاتور خازنی با خازن اصلاح ضریب توان



گاهی رگولاتور PFC و خازن اصلاح ضریب توان با یکدیگر اشتباه گرفته می‌شوند، در حالی که این دو قطعه وظایف کاملاً متفاوتی دارند.

خازن وظیفه تأمین توان راکتیو خازنی برای جبران توان راکتیو بارهای القایی را بر عهده دارد.

اما رگولاتور PFC وظیفه تصمیم‌گیری درباره زمان و میزان ورود خازن‌ها به مدار را بر عهده دارد.

به بیان ساده:

خازن = عنصر جبران‌کننده

رگولاتور PFC = کنترل‌کننده سیستم جبران

برای داشتن یک بانک خازنی اتوماتیک، وجود هر دو بخش ضروری است.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



نقش ترانس جریان CT در سیستم PFC



برای اندازه‌گیری جریان شبکه، معمولاً از Current Transformer یا CT استفاده می‌شود.

CT جریان عبوری از شبکه را به مقدار قابل اندازه‌گیری برای رگولاتور تبدیل می‌کند.



انتخاب نسبت CT اهمیت زیادی دارد؛ زیرا اگر CT به‌درستی انتخاب یا نصب نشود، اطلاعاتی که رگولاتور دریافت می‌کند ممکن است دقیق نباشد.

در سیستم‌های سه‌فاز باید نحوه اتصال CT، جهت آن و محل نصب نیز مطابق طراحی سیستم انجام شود.

رگولاتورهای ETI امکان تشخیص اتصال سیستم به‌صورت دستی یا اتوماتیک را دارند.



⸻



نصب رگولاتور خازنی PFC ETI



نصب رگولاتور PFC باید توسط فرد متخصص و مطابق نقشه سیم‌کشی و دستورالعمل سازنده انجام شود.

به‌طور کلی در طراحی سیستم باید موارد زیر مورد توجه قرار گیرد:

ولتاژ شبکه

فرکانس شبکه

نوع اتصال سه‌فاز

نسبت CT

تعداد مراحل خازنی

توان هر مرحله

نوع کنتاکتور

وجود یا عدم وجود هارمونیک

نیاز به راکتور

شرایط دمایی تابلو

سیستم حفاظتی

فضای نصب

تهویه تابلو

رگولاتورهای PFC مورد بررسی ETI دارای ولتاژ تغذیه و اندازه‌گیری 400VAC با محدوده +10% و -15% هستند

و برای فرکانس 50 یا 60 هرتز طراحی شده‌اند.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



دمای کاری رگولاتور PFC ETI



دمای محیط یکی از پارامترهای مهم در تابلوهای برق است.

افزایش دمای داخلی تابلو می‌تواند روی عملکرد تجهیزات الکتریکی تأثیر بگذارد و به‌خصوص در بانک‌های خازنی، مدیریت حرارت اهمیت زیادی دارد.

محدوده دمای کاری اعلام‌شده برای رگولاتورهای PFC ETI برابر با -40 تا +70 درجه سانتی‌گراد است.

البته این موضوع به معنی آن نیست که تمام اجزای بانک خازنی الزاماً می‌توانند در همان شرایط

بدون محدودیت کار کنند؛ شرایط کاری کل تابلو باید بر اساس مشخصات تمام تجهیزات بررسی شود.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



درجه حفاظت رگولاتور PFC ETI



طبق اطلاعات رسمی ETI، مدل‌های PFC 6 RS، PFC 8 RS و PFC 12 RS دارای درجه حفاظت IP20 در قسمت

پشت و IP54 در قسمت پنل جلو هستند. عمق نصب این کنترلرها نیز ۵۵ میلی‌متر اعلام شده است.

این موضوع در طراحی تابلو اهمیت دارد؛ زیرا محل نصب رگولاتور باید با شرایط محیطی و ساختار تابلو هماهنگ باشد.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



رگولاتور PFC ETI برای چه تابلوهایی مناسب است؟



رگولاتورهای PFC ETI را می‌توان در پروژه‌هایی که نیاز به اصلاح ضریب توان و کنترل اتوماتیک مراحل خازنی دارند مورد استفاده قرار داد.

از جمله:

تابلو بانک خازنی

تابلو اصلاح ضریب توان

تابلوهای توزیع صنعتی

کارخانه‌ها

ساختمان‌های بزرگ

مراکز تجاری

تأسیسات صنعتی

خطوط تولید

سیستم‌های دارای بارهای موتوری

مدل مناسب باید بر اساس تعداد مراحل و نوع سیستم اندازه‌گیری انتخاب شود.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



انتخاب بهترین رگولاتور خازنی ETI



برای انتخاب رگولاتور PFC مناسب باید چند سؤال اصلی پاسخ داده شود:



چند مرحله خازنی در تابلو وجود دارد؟

اگر تعداد مراحل ۶ باشد، PFC 6 می‌تواند مناسب باشد.

برای ۸ مرحله، PFC 8 انتخاب می‌شود و برای سیستم‌های دارای ۱۲ مرحله، PFC 12 گزینه مناسب‌تری خواهد بود.



آیا ارتباط با سیستم مانیتورینگ نیاز است؟

اگر نیاز به ارتباط صنعتی وجود داشته باشد، مدل‌های دارای RS485 و Modbus RTU مانند سری RS گزینه مناسبی هستند.



بار شبکه چقدر تغییر می‌کند؟

هرچه تغییرات بار بیشتر باشد، کنترل مرحله‌ای بانک خازنی اهمیت بیشتری پیدا می‌کند.



وضعیت هارمونیک شبکه چگونه است؟

در شبکه‌های دارای هارمونیک، باید پیش از انتخاب خازن و تجهیزات بانک خازنی، کیفیت توان بررسی شود.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



چرا برند ETI برای سیستم‌های PFC انتخاب مناسبی است؟



ETI یکی از تولیدکنندگان شناخته‌شده تجهیزات برق و حفاظت الکتریکی است و در کنار تجهیزات

حفاظتی، محصولات مربوط به جبران توان راکتیو و اصلاح ضریب توان را نیز ارائه می‌کند.



در سبد محصولات CP برند ETI علاوه بر رگولاتورهای PFC، تجهیزاتی مانند خازن‌های سه‌فاز، کنتاکتورهای خازنی و فیلترهای راکتیو نیز وجود دارد.

این موضوع امکان طراحی یک سیستم جبران توان راکتیو با اجزای هماهنگ را فراهم می‌کند.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



خرید رگولاتور خازنی PFC ETI



هنگام خرید رگولاتور خازنی PFC ETI باید علاوه بر قیمت، به مدل دقیق، تعداد خروجی‌ها، نوع اندازه‌گیری، قابلیت ارتباطی و مشخصات فنی توجه کرد.

برای انتخاب صحیح، بهتر است اطلاعات زیر در اختیار فروشنده یا طراح تابلو قرار گیرد:

ولتاژ شبکه

فرکانس

توان ترانس

میزان بار

نسبت CT

تعداد مراحل بانک خازنی

توان هر مرحله

نوع بار

میزان تقریبی ضریب توان

وجود هارمونیک

نیاز به ارتباط RS485

شرایط محیطی محل نصب

این اطلاعات کمک می‌کند مدل مناسب از میان رگولاتورهای PFC ETI انتخاب شود.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



سوالات متداول درباره رگولاتور PFC ETI



رگولاتور PFC ETI چیست؟

رگولاتور PFC ETI یک کنترلر ضریب توان است که در سیستم‌های جبران توان راکتیو استفاده می‌شود

و با کنترل مراحل بانک خازنی، وضعیت ضریب توان شبکه را مدیریت می‌کند.



PFC 6، PFC 8 و PFC 12 چه تفاوتی دارند؟

تفاوت اصلی آنها در تعداد خروجی‌هاست. PFC 6 دارای ۶ خروجی، PFC 8 دارای ۸ خروجی و PFC 12 دارای ۱۲ خروجی است.



آیا PFC ETI مستقیماً خازن را کنترل می‌کند؟

رگولاتور فرمان را به خروجی‌های کنترلی می‌دهد و در سیستم‌های معمولی این خروجی‌ها کنتاکتورهای خازنی را کنترل می‌کنند.



آیا رگولاتور PFC ETI ارتباط RS485 دارد؟

مدل‌های سری RS دارای رابط RS485 و پروتکل Modbus RTU هستند.



ولتاژ کاری رگولاتورهای PFC ETI چقدر است؟

برای مدل‌های مورد بررسی، ولتاژ تغذیه و اندازه‌گیری 400VAC با محدوده +10% و -15% اعلام شده است.



آیا PFC ETI هارمونیک را اندازه‌گیری می‌کند؟

بله. مشخصات رسمی این خانواده قابلیت اندازه‌گیری THD ولتاژ و جریان را اعلام کرده است.



رگولاتور PFC در چه دمایی کار می‌کند؟

محدوده دمای کاری اعلام‌شده برای مدل‌های مورد بررسی 40- تا 70+ درجه سانتی‌گراد است.

رگولاتور خازنی 12پله ETI مدل 004656907



⸻



جمع‌بندی

رگولاتور خازنی PFC برند ETI یکی از اجزای اصلی سیستم‌های اتوماتیک اصلاح ضریب توان محسوب می‌شود.

این تجهیز با اندازه‌گیری وضعیت شبکه و کنترل مراحل مختلف بانک خازنی، امکان جبران توان راکتیو را متناسب با شرایط بار فراهم می‌کند.



خانواده PFC برند ETI شامل مدل‌های مختلفی مانند PFC 6، PFC 8 و PFC 12 است که به ترتیب

امکان کنترل ۶، ۸ و ۱۲ مرحله را فراهم می‌کنند. همچنین مدل‌های PFC 6 RS، PFC 8 RS و PFC 12 RS با

قابلیت ارتباط RS485 و Modbus RTU در دسترس هستند.

ویژگی‌هایی مانند محدوده تنظیم ضریب توان، امکان تنظیم زمان تأخیر مراحل، تشخیص اتصال

سیستم، اندازه‌گیری THD، دقت مناسب اندازه‌گیری و محدوده دمای کاری گسترده، این خانواده

را برای استفاده در تابلوهای اصلاح ضریب توان و سیستم‌های صنعتی مناسب می‌کند.

رگولاتور خازنی 12پله ETI مدل 004656907



در نهایت، انتخاب رگولاتور مناسب باید بر اساس تعداد مراحل بانک خازنی، نوع اندازه‌گیری، شرایط بار، وضعیت هارمونیک

شبکه و نیازهای کنترلی پروژه انجام شود. برای دستیابی به عملکرد صحیح، رگولاتور باید

در کنار خازن، کنتاکتور، CT، تجهیزات حفاظتی و در صورت نیاز راکتور مناسب انتخاب و نصب شود.

رگولاتور خازنی 12پله ETI مدل 004656907
